产品描述

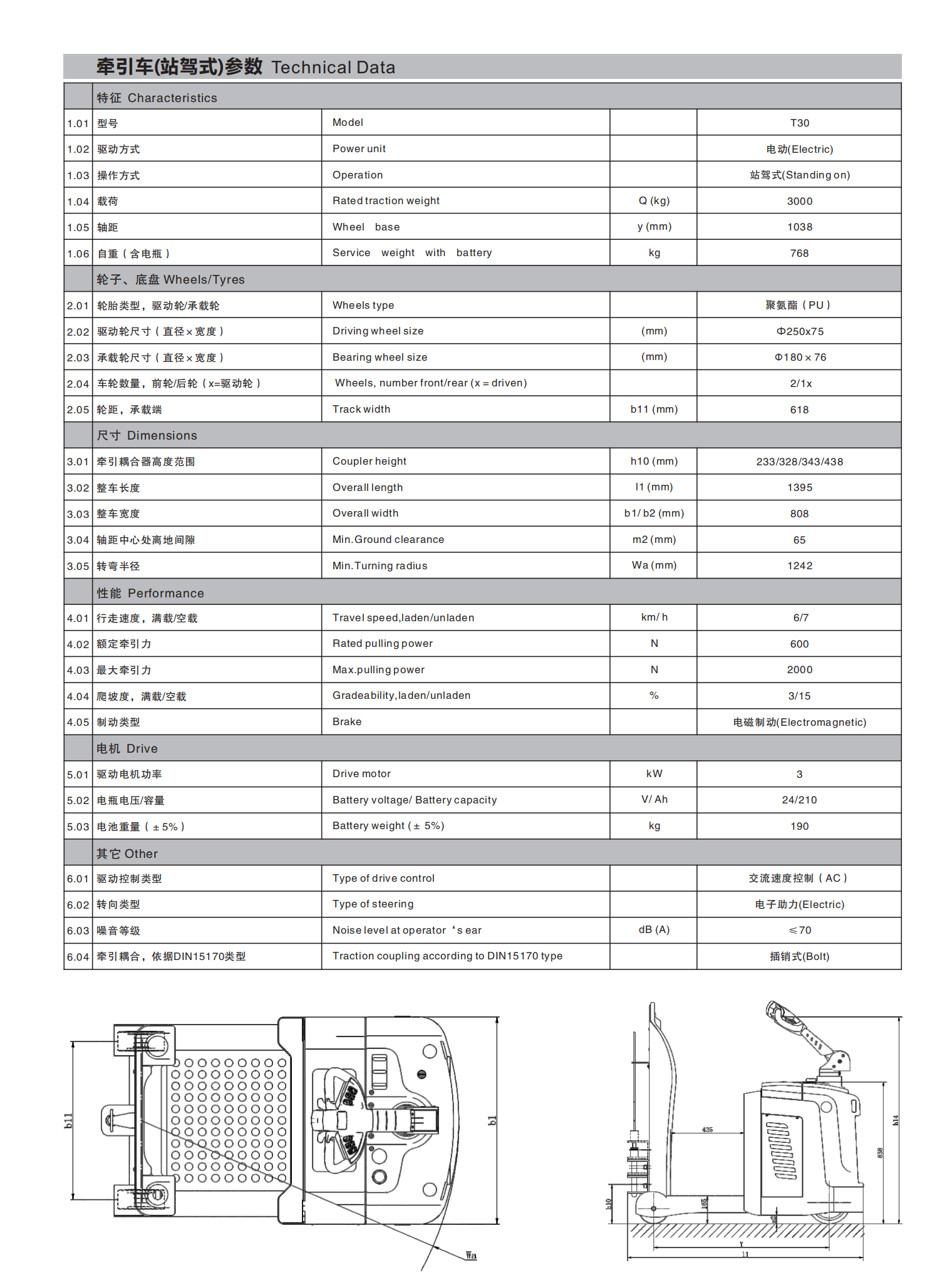

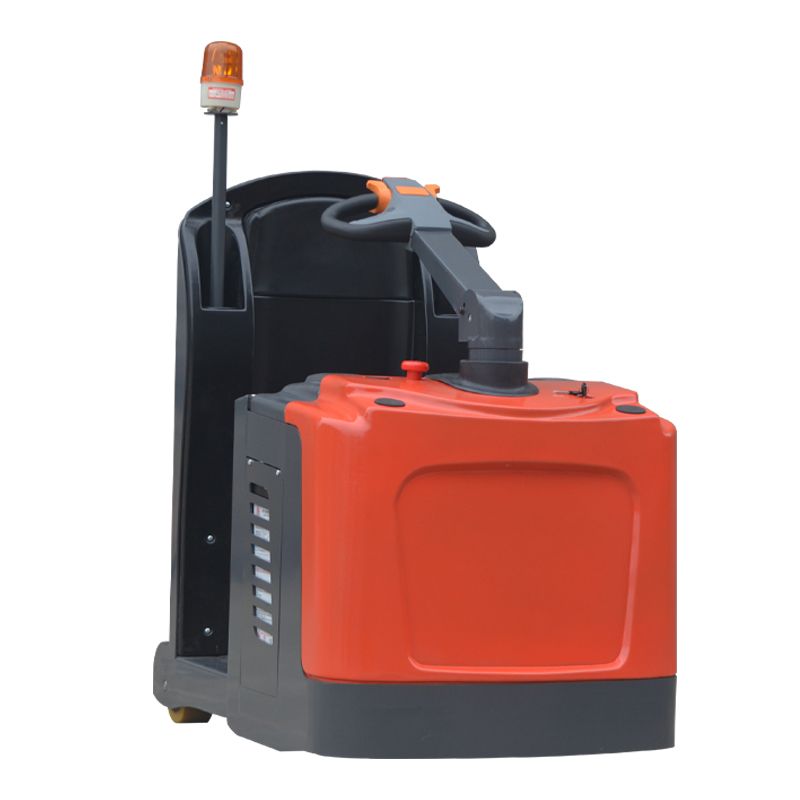

牵引车(站驾式)参数Technical Data | ||||
特征Characteristics | ||||
1.01 | 型号 | Model | T30 | |
1.02 | 驱动方式 | Power unit | 电动(Electric | |
1.03 | 操作方式 | Operation | 站驾式(Standingon) | |
1.04 | 载荷 | Rated traction weight | Q(kg) | 3000 |
1.05 | 轴距 | Wheel base | y(mm) | 1038 |
1.06 | 自重(含电瓶) | Service weight with battery | kg | 768 |
轮子、底盘Wheels/Tyres | ||||
2.01 | 轮胎类型,驱动轮/承载轮 | Wheels type | 聚氨酯(PU) | |
2.02 | 驱动轮尺寸(直径x宽度) | Driving wheel size | (mm) | 中250x75 |
2.03 | 承载轮尺寸(直径x宽度) | Bearing wheel size | (mm) | φ180x76 |
2.04 | 车轮数量,前轮/后轮(x=驱动轮) | Wheels,number front/rear (x=driven) | 2/1x | |
2.05 | 轮距,承载端 | Track width | b11(mm) | 618 |
尺寸Dimensions | ||||
3.01 | 牵引耦合器高度范围 | Coupler height | h10(mm) | 233/328/343/438 |
3.02 | 整车长度 | Overall length | 11(mm) | 1395 |
3.03 | 整车宽度 | Overall width | b1/b2 (mm) | 808 |
3.04 | 轴距中心处离地间隙 | Min.Ground clearance | m2(mm) | 65 |
3.05 | 转弯半径 | Min.Turning radius | Wa(mm) | 1242 |
性能Performance | ||||
4.01 | 行走速度,满载/空载 | Travel speed,laden/unladen | km/h | 6/7 |
4.02 | 额定牵引力 | Rated pulling power | N | 600 |
4.03 | 最大牵引力 | Max.pulling power | N | 2000 |
4.04 | 爬坡度,满载/空载 | Gradeability,laden/unladen | % | 3/15 |
4.05 | 制动类型 | Brake | 电磁制动(Electromagnetic) | |
电机Drive | ||||
5.01 | 驱动电机功率 | Drive motor | kW | 3 |
5.02 | 电瓶电压/容量 | Battery voltage/Battery capacity | V/Ah | 24/210 |
5.03 | 电池重量(±5%) | Battery weight (±5%) | kg | 190 |
其它Other | ||||
6.01 | 驱动控制类型 | Type ol drive contro | 交流速度控制(AC) | |
6.02 | 转向类型 | Type of steering | 电子助力(Electric) | |
6.03 | 噪音等级 | Noise level at operator 's ear | dB(A) | ≤70 |
6.04 | 牵引耦合,依据DIN15170类型 | Traction coupling according to DIN15170 type | 插销式(Bolt |
